DRNI（M-LAG）

DRNI（Distributed Resilient Network Interconnect，分布式弹性网络互连）

特点

更高的可靠性

把链路可靠性从单板级提高到了设备级。

简化组网及配置

提供了一个没有环路的二层拓扑，同时实现冗余备份，不再需要繁琐的生成树协议配置，极大地简化了组网及配置。

独立升级

两台设备可以分别进行升级，保证有一台设备正常工作即可，对正在运行的业务几乎没有影响。

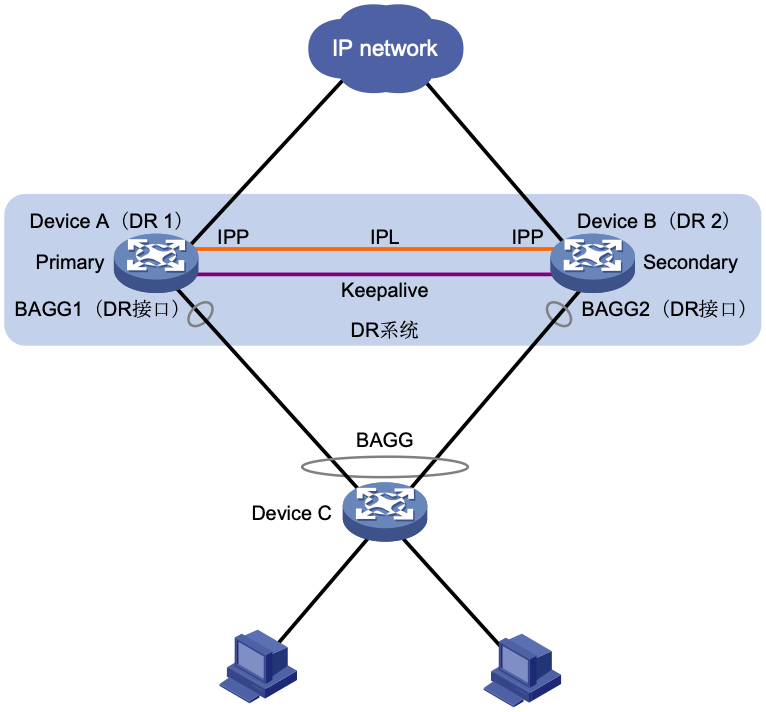

模型

DR系统（ Distributed Resilient ，分布式弹性系统）
DR接口（Distributed Relay interface，分布式聚合接口）
IPP（Intra-Portal Port，内部控制链路端口）
IPL（ Intra-Portal Link，内部控制链路）（Peer Link）
Keepalive链路

链路类型	接口类型	是否物理链路直连
IPL链路（Peer-link）	支持聚合口	有peer-link二层物理链路
	支持三层口	支持无peer link的overlay转发
Keepalive链路	支持三层业务口	通过业务网络互通
	支持管理口	通过管理网络互通（推荐）
	支持vrf	通过vrf将keep alive报文与业务报文隔离

设备角色

DRNI组网中，部分业务功能（例如生成树）需要统一在一台设备上处理，DRNI对DR设备进行了角色划分：

• None：设备启动时的状态，无设备角色。
• Primary设备：主设备，负责处理业务模块报文。
• Secondary设备：从设备，将业务模块报文透传到主设备。

Keepalive机制

DR设备间需要提供一条专有的Keepalive链路，用于检测对端设备是否故障。
Keepalive报文主要用于IPL故障时的双主检测。如果在指定时间内，未收到邻居设备发送的Keepalive报文时：

• 如果IPL链路状态为down，则认为对端DR设备状态为down，此时从设备升级为主设备。
• 如果IPL链路状态为up，则认为Keepalive链路状态为down。此时主从设备正常工作，同时设备打印日志信息，提醒用户检查Keepalive链路，避免无法检测到对端设备故障。
• 缺省情况下，Keepalive报文发送的时间间隔为1000毫秒，超时时间间隔为5秒。

MAD机制

IPL链路故障而Keepalive链路有效的情况下，为了防止从设备继续转发流量，此时将从设备上除DRNI保留接口以外的接口置于DRNI MAD DOWN状态。
DRNI保留接口包括系统保留接口和用户配置的保留接口。系统保留接口包括：

• IPP口
• IPP口所对应的二层聚合接口的成员接口
• DR口（支持情况跟版本相关）
• 管理以太网接口

当IPL故障恢复后，为了防止丢包，从设备需要在延迟恢复时间内完成表项（MAC地址表、ARP表等）同步，其后该设备上处于DRNI MAD DOWN状态的接口将恢复为up状态。

• 建议将Keepalive链路的接口配置为DRNI保留接口，避免该接口的状态变为DRNI MAD DOWN导致Keepalive链路down，从而造成错误检测。同时，如果配置Tunnel接口为IPP口，则必须将隧道出接口配置为保留接口，避免该接口的状态变为DRNI MAD DOWN，导致Tunnel处于down状态，IPL无法收发DRCP协议报文。
• 建议将vlan虚接口也配置为DRNI保留接口，否则Restore delay时间内无法同步表项，故障性能不好。

检测过程

• 感知peer link故障后按照100ms发送10个Keepalive报文，加速检测。
• hold time： IPL链路down后，设备启动本定时器，等待链路上Keepalive报文收发完全，防止因为延迟造成错误检测。设备需要检测IPL链路down的原因，是设备故障即本端DR设备未在定时器超时前收到对端的Keepalive报文，则认为是IPL链路故障，否则认为设备故障。缺省情况下，IPL链路down后等待检测故障原因的时间为3秒收到对端DR设备的Keepalive报文，还是IPL链路故障。
• Keepalive报文新增字段，携带IPP DOWN标记（或其他等效字段）。IPP DOWN的时候使用keepalive报文互通该标记，2个DR都收到该标记即可确认此次IPP DOWN。该方案可以快速确认IPP DOWN，将不再依赖keepalive hold功能，理论上可以将检测性能从秒级提高到毫秒级。
• Keepalive根据角色计算，双主MAD 决策时还会再算一次角色，不会把更优的down掉
• 根据设备健康指数在双活时做MAD down的判断
• 一旦peer link故障恢复，MAD DOWN的端口默认90s恢复up

DR系统建立

1. 通过IPL定期发送DRCP报文，判断这两台设备是否可以组成DR系统。
   • DR设备的系统MAC地址（system-mac）必须相同
   • DR设备的系统编号（system-number）必须不同
   • DR设备的系统优先级（system-priority）必须相同（默认32768）
2. 配对成功后，两端设备会确定出主从状态。先比较DR设备角色优先级（Role priority，默认32768），值越小优先级越高，优先级高的为主设备。如果优先级相同，则比较两台设备的桥MAC（Bridge MAC）地址，桥MAC地址较小的为主设备。
3. 两端设备通过Keepalive链路周期性地发送Keepalive报文检测邻居状态。
4. DR系统开始工作后，两端设备之间会实时同步对端的信息，例如MAC地址表项、ARP表项，这样任意一台设备故障都不会影响流量的转发，保证正常的业务不会中断。

如果系统已经建立：

• 修改影响DR建立的参数（系统优先级、系统编号、系统mac地址），超时时间后生效
• 修改角色优先级的立即生效

配置一致性检查

DR系统建立过程中会进行配置一致性检查，以确保两端DR设备配置一致，不影响DR设备转发报文。DR设备通过交换各自的配置信息，检查配置是否一致。
目前DRNI支持对两种类型的配置一致性检查：

• Type 1类型配置：影响DR系统转发的配置。如果Type 1类型配置不一致，则将从设备上DR接口置为down状态。
• Type 2类型配置：仅影响业务模块的配置。如果Type 2类型配置不一致，从设备上DR接口依然为up状态，不影响DR系统正常工作。由Type 2类型配置对应的业务模块决定是否关闭该业务功能，其他业务模块不受影响。

为了避免设备DR接口震荡，设备会在延迟恢复定时器一半时间之后进行配置一致性检查。

Type 1类型配置

Type 1类型配置一致性检查分为全局配置和DR口配置。

• 全局Type 1类型配置

  配置	一致性检查内容
  IPP口链路类型	Access、Hybrid和Trunk
  IPP口的PVID	IPP口的PVID
  生成树功能	全局生成树功能是否开启和VLAN内生成树功能是否开启
  生成树模式	STP、RSTP、PVST和MSTP
  MST域相关配置	MST域的域名、MSTP的修订级别和MSTI与VLAN的映射关系

• DR口Type 1类型配置

  配置	一致性检查内容
  聚合组的工作模式	静态聚合组和动态聚合组
  接口生成树功能	接口上的生成树功能是否开启
  接口的链路类型	Access、Hybrid和Trunk
  接口的PVID	DR口的PVID

Type 2类型配置

Type 2类型配置一致性检查分为全局配置和DR口配置。Type 2类型配置仅影响对应的业务模块。

• 全局Type 2类型配置

  配置	一致性检查内容
  VLAN接口	VLAN接口处于up状态，且IPP口加入该VLAN
  IPP口实际可以通过的携带Tag的VLAN或实际可以通过PVID	IPP口实际可以通过的携带Tag的VLAN或实际可以通过PVID

• DR口Type 2类型配置

  配置	一致性检查内容
  DR口实际可以通过的携带Tag的VLAN	DR口实际可以通过的携带Tag的VLAN
  DR口实际可以通过的不携带Tag的VLAN	DR口实际可以通过的不携带Tag的VLAN

信息同步

表项同步

• DRNI同步报文中包括MAC表项、ARP表项等，发送M-LAG成员端口的状态，并同步STP、VRRP协议报文

MAC地址同步

• MAC地址同步只同步ac侧的，就是DR系统内的，远端的MAC，就是公网的MAC是不会同步的

防环机制

广播流量

1. 从IPL口来的广播流量仅向单挂转发，不向DR转发
2. 无peer link组网，网络侧下发的广播流量有三份，两份实IP隧道的，一份group ip隧道，在DR设备上，收到的实IP隧道过来的报文会丢弃，只有group ip的才能继续广播。

防环机制

• 单向隔离：从peer-link口进来的流量不会再从DR口转发出去，所以不会形成环路，这就是DRNI单向隔离机制。若接入设备双活接入DRNI系统，则DRNI两台设备下发对应DR成员口的单向隔离配置，来隔离由peer-link口发往DR成员口的流量。若接入设备单归接入DRNI系统，则DRNI系统不会下发对应DR成员口的单向隔离配置。
• 在设备双活接入DRNI场景下，设备会默认按下列顺序下发全局ACL配置：
• Rule1：允许通过源端口为peer-link接口，目的端口为DR成员口的三层单播报文；
• Rule2：拒绝通过源端口为peer-link接口，目的端口为DR成员口的所有报文.
• 当DRNI设备感知到本端的DR成员口状态为Down时，会通过peer-link发送DRNI同步报文，通知对端设备撤销自动下发的相应的DR成员端口的单向隔离ACL规则组。
• 单边绑定DR口时，我司会DRNI DOWN，
• 单边绑定IPP口时，我司会下发Block，协议DOWN

单播流量

二层流量经过IPL口后不能向tunnel转发，只能向ac转，三层转发的话没有问题
