IRF2

采用堆叠技术，实现多虚1的同步运行，提高可靠性和稳定性

特点

1. 高可靠性
2. 快速收敛
3. 充分利用链路和端口等资源
4. 降低部署和维护的难度

端口连接

• 每台设备只有2个IRF2逻辑端口Port1和Port2，一台设备的Port1只能与另一设备的Port2相连。
• 一个IRF2逻辑端口可以由一个或多个IRF2物理端口构成，由多个物理端口构成的逻辑端口也称为聚合端口。

堆叠

• IRF2以Domain ID（域编号）来区分不同的IRF2堆叠，只有Domain ID相同的设备才可能加入同一IRF2堆叠。一个IRF2堆叠内有一台Master和多台Slave，当Master故障时，Slave可以立即取代之。
• IRF2采用分布式聚合技术来实现上/下行链路的冗余备份，可以跨设备配置链路备份。
• IRF2采用分布式弹性转发技术实现报文的二/三层转发，最大限度地发挥每个成员设备的处理能力，各成员设备自动选择IRF2堆叠内部最佳路径来转发报文，以获得最佳性能。

成员编号

• 在IRF2中以成员编号（Member ID）标识设备，各设备成员编号必须唯一，在配置IRF2前，需要规划好每台设备的成员编号，并分别在设备上进行配置。
• 配置IRF端口和优先级也是根据设备的成员编号来进行的，修改后的成员编号需要重启才能生效
• 成员编号存储在设备非易失介质中
• 修改设备成员编号可能导致设备配置发生变化或丢失
• Master的Member ID也称为Active ID

HELLO报文

• IRF2设备由IRF2端口发送并接收Hello报文，相邻成员设备之间交互Hello报文来收集整个IRF2堆叠的拓扑关系。
• IRF2成员设备在本地记录已知的拓扑信息，拓扑信息收集完成后，会进入角色选举阶段，确定成员设备角色
• 经过一段时间的收集，所有设备上都会收集到完整的拓扑信息，称为拓扑收敛
• HELLO报文携带：
  • 域编号
  • 成员编号
  • 优先级
  • 桥MAC地址
  • 连接关系
  • 启动时间

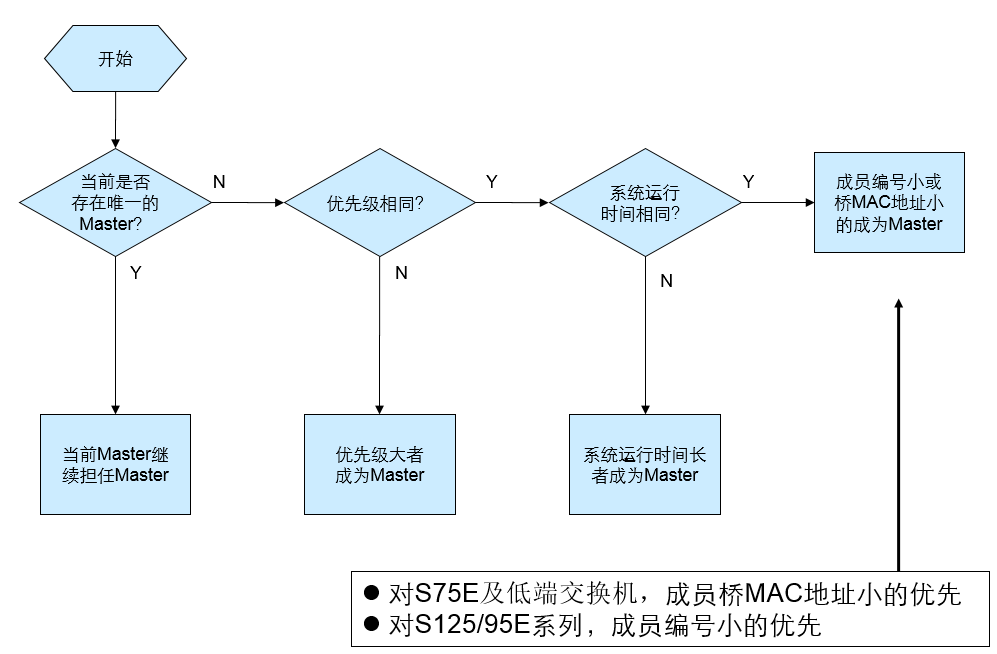

Master选举

MAD检测

基于LACP的MAD检测

• 扩展LACP消息携带Active ID，Active ID大的一方竞争失败，迁移到Recovery 状态（要求相邻的交换机必须为支持此检测特性的H3C设备）

基于BFD的MAD检测

• IRF2堆叠内的成员设备通过三层口连接，并分别配置一个BFD检测地址，使能BFD MAD检测，正常工作时，BFD主设备地址生效，备设备地址不生效，BFD会话DOWN。
• IRF2堆叠分裂时，两个地址同时生效，BFD会话UP，BFD MAD检测生效后，会话再次DOWN，Active ID大的一方竞争失败，迁移到Recovery 状态
• BFD检测单独占用一对端口和一个VLAN

基于ARP或ND的MAD检测

• 检测速度较慢，使用较少，具体原理参考配置指导
